A-1 エアーシャワー、負圧集じん機、サンプラー
・アスベスト撤去工事用
・放射性粉じん除去用（防災用）・・・参考資料参照
・鉛、ダイオキシン外有害粉じん除去用
写真をクリックすると大きな写真が見られます

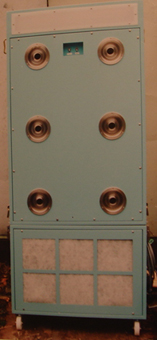

エアーシャワー（機械部分割タイプ） |
エアーシャワー（部屋付き） |
負圧機（中型） |
負圧機（大型） |
負圧機（小型）「ミニ・エース」 |
負圧監視記録計 |
写真をクリックすると大きな写真が見られます
◎エアーシャワー、負圧機：0.3μ,99.97%除去高性能HEPAフィルター付
◎負圧機はアワーメーター付
A-2 高・超高圧ポンプ並びに附帯機器【操業指導付も応需】
ポンプ・・・米国AQUA-DYNE社超高圧ポンプ
→最新情報４、並びに超高圧ウォータージェット部門参照
弊社は米国AQUA-DYNE社の対日代理店になり、同社ポンプの販売を
開始した。
日本に実績を有し、アフターサービス態勢を整えた。
１．AQUA-DYNE社超高圧ポンプの特徴
・・・215HP、2,800kg/c㎡ポンプ
●280MPa(2,800kg/c㎡)の超高圧Working Pressureで連続操業可
●操業時の安定性と信頼性並びに長寿化のための豊富な装備
- ターボチャージャー付高性能ディーゼルエンジン付
- 5μ,1μフィルター装置により、プランジャー・プランジャーパッキンの長寿化
- プランジャー・プランジャーパッキン部の強制水冷却採用により長寿化
- ブースターポンプにダイヤフラムポンプ採用し、供給水を
30-35kg/c㎡の高圧で供給するためポンプのキャビテーションを防ぐ。
この他のキャビテーション対策
- 超高圧ライン圧の差圧バランスを用いたUnloading
Valve（逃し弁）
の採用により、切替バルブの損耗を防ぎ、作動の安定性と確実性が得られる。
- エアーコンプレッサーの組込により、ガン２丁取りが可
●信頼できる豊富なアクセサリー（付帯設備）
- ロータリーハンドガン
3,000Rpmのステンレス製エアーモーター付のため、エアーモーター
の錆付等無く、高速・高能率の作業が出来る。
１～４穴のノズルヘッドが使用出来、コンクリートはつりからゴム等
難剥離材の除去まで可
- ダイバーターバルブ（分岐バルブ）
本分岐バルブとポンプのアンローディングバルブにより、ガン２丁
取り作業が可能で、一丁ずつの作業も可能なばかりか、２丁とも作
業してない間は、ポンプのエンジンがアイドル回転に落ちるため、
省エネになる。
- 壁面用ミニ・スクラバー（ローター型スピンノズルガン）
軽量（約4.5kg）で手持ちのロータリーガン、ステンレス製エアーモー
ター駆動（セルフスピンタイプもあり）。バキューム吸引口付
- その他、真空ロボットに至るまで豊富なアクセサリー群
●消耗部品在庫、修理等アフターサービス完備
●納期が短く（３～４ヶ月）、価格競争力あり
◎EK PUMPは５～２５HPの小型超高圧ポンプ
２．用途
２－１．コンクリート構造部のはつり、改修
- 高速道、トンネル、橋梁、新幹線脚、飛行場
- 港湾、海洋施設
- 上・下水道、終末処理場
- ビル・マンションの改修
- 塩害対策、震災復旧、耐震補強
- ディーゼルエンジンのピストン、弁座等の焼付カーボン等の除去（EK PUMP）
- その他、コンクリート劣化部、脆弱部、変位部の除去、打継部の処理等
２－２．プラント改修・メンテナンス
- 石油化学プラント、発電所、原発、製鉄所、パルプ・製紙工場、ゴム工場等の定修
- タンク底盤のはくり、溶接部のはくり
- ゴム・フレークライニングのはくり
- 難はくり材、焼付樹脂のはくり
- トランス、鉄・ゴム複合物（コンベヤーベルト・ゴムエキスパンジョンジョイント等）、
鋳物、耐熱鋼の切断、火気禁止場所での切断
- 熱交換器チューブ内の硬質スケール除去
２－３．船舶、艦船、艦艇の改修
- 船底塗料、甲板塗料の除去
- ディーゼルエンジンの焼付カーボン除去
- 潜水艦の解体
２－４．その他の用途
- 車輌外装塗料のはくり
- 管内ゴムライニングの除去
- ミサイル、砲弾等の推進薬・爆薬の除去
- アスベスト内面ライニングされた煙突のアスベスト除去
- アセチレントーチ切断不可のものの切断
- チューブ・容器の耐圧テスト（ハイドロ・スタティックテスト用）
- サンドブラストの代替（鉄部の塗替時の下地処理）
- 大理石・ハニカム材・アルミ・ステンレス等の複雑形状切断
３．操業指導等の応需
- ポンプ御購入と同時にスタートアップ指導又は操業指導の要望ある場合は相談に応じます
- 個別・特殊用途等の場合のエンジニアリングに応需
- 新規にウォータージェット業進出にあたり所要設備選定・技術援助等要望される場合は応需

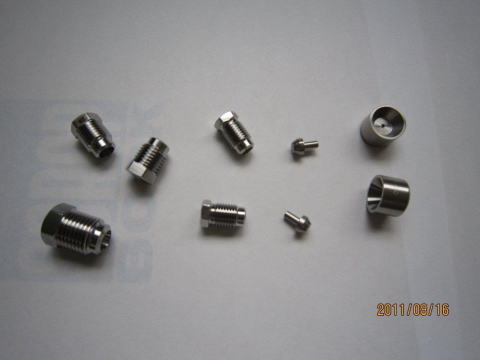

A-3 高圧・超高圧用サファイアノズル
各種口径・ネジサイズのサファイアノズルを短期間で、どこよりも競争力をもって販売
写真をクリックすると大きな写真が見られます
A-４ 超高圧ウォータージェットポンプ附帯設備
１．超高圧ポンプ用主要附帯設備
２．ロータリースイーベルの応用例

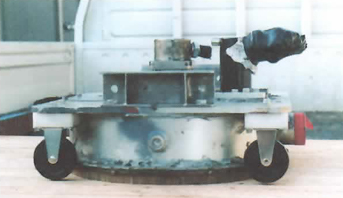

３．床面洗浄装置
１－１）小型ロータリーノズルガン（エアー駆動）・・・AQUA-DYNE社製
エアースピンジェットガン（お椀型バキューム吸引式） |
|
写真をクリックすると大きな写真が見られます
能力：280MPa（2,800kg/c㎡）
回 転 巾 ：150mmφ,ロータリーハンドガンより性能大
駆動方式：エアーモーター
重量：約7kg
１－２）ロータリー式ハンドガン・・・AQUA-DYNE社製
能力：280MPa（2,800kg/c㎡）
駆動方式：エアーモーター
ノズル数：１～４穴
回転数：3,000Rpm
重量：約4kg
１－３）配管内面洗浄装置（Rotating Hose Device･･･特許製品
３－２ 洗浄機にハンドルを取り付けた例
 |
・ハンドルは客先要求仕様に合わせて取付可
|
３－３ 洗浄機に移動装置を取り付けた例
|
・駆動方法は、エアー、油圧、電動の選択可
|

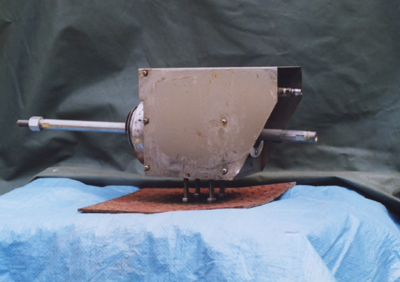

A-５ 超高圧ウォータージェットはつり装置（揺動タイプガン）
写真をクリックすると大きな写真が見られます
特徴：
１．ロータリーシールが無いため故障が皆無
２．シールが無いため、大流量の超高圧水が流せる。
従って処理はつり量が大
３．配筋の裏側で大きくはつり込みが出来る
４．装置化が容易に出来る
仕様：
１．エアーモーター駆動（電動モーター駆動も可）
２．圧力：280MPa（2,800kg/c㎡）
３．流量：15-30リットル/分
４．500-1,000RPM
５．重量：約３３kg
A-６ ビルトインエアーシャワー（組込型エアーシャワー）
－－住宅販売会社・工務店様向け－－
設置イメージ |

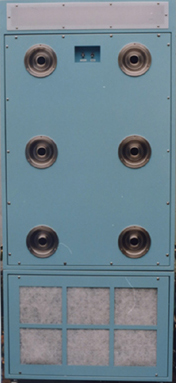

エアーシャワー本体 |
１．花粉症、ぜん息、PM、放射性粉じん等の対策用品
２．外出より帰った際に、玄関・入口で衣類・衣服に付着した
花粉・微粒子・放射性物質等、有害物質を払落し、家屋・事務所に
持ち込まないようにする本格的エアーシャワーで、下記の寸法・
仕様の通り
・部屋寸法： 間口：800-900(mm）（顧客の要望に合わす）
奥行き：1,000-1,100（顧客の要望に合わす）
高さ：1,800-2,000（顧客の要望に合わす）
・エアーシャワー本体仕様
寸法：750巾×450奥行×167（mm）（高さ）
風速：20m/sec 以上
風量：20m3/min
電源：100V,50/60Hz,400w
フィルター：１次フィルター,HEPAフィルター付
吹出口：ステンレス製パンカールーバー６ヶ付
照明：蛍光灯付
重量：約100kg
・設置場所
・玄関,ウォークインクロゼット
・マンション,事務所入口ホール
A-７ 再生コンクリート砕石製造プラント
【ウォータージェットを用いた高品質再生粗骨材製造設備】
高度経済成長期に建設されたコンクリート構造物が解体時期を迎えており、全産業廃棄物排出量の２割を占める建設副産物のリサイクルは喫緊の改題になっており、なかでも解体で大量に排出されるコンリート廃材は、路盤材利用だけでは対処できず、コンクリート用再生骨材としてのリユースが必要に迫られており、リサイクル法でも使用が義務付けられている。
一番の問題は密度が小さく、吸水率大なることが問題で、解決策が求められている。これを解決するために、砕石工程後の節分工程のところで超高圧Ｗ／Ｊを使用し、骨材に噴射して、付着しているモルタル部を除去することにより、再生骨材HのＪＩＳ規格の物理的性質をクリヤーすることが出来るばかりか、普通粗骨材を用いた場合とほぼ同等の品質のコン
クリートが得られる。 |

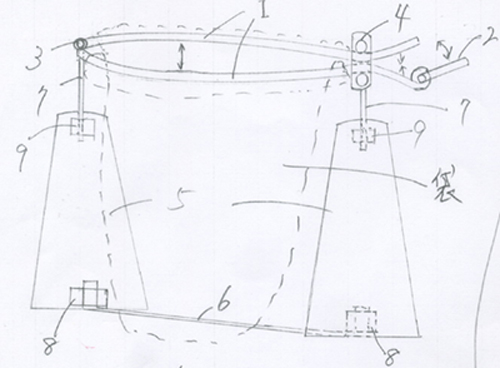

A-８ 袋の開口部の開閉器具（実用新案登録 第3137797号）
写真をクリックすると大きな図が見られます |
工業所有権の譲渡
対象先例：
イ．危険物・毒物袋詰込作業を行う会社
ロ．大型袋詰作業の要員をヘルパーなしで行えるように省力化
を目指す作業場をもつ会社
ハ．システムキッチンメーカー
流しの片隅に置いて生ゴミの小型ビニール袋詰めを行う際、
袋の口の開閉にあたって手の指が袋に触れずに袋を開閉
して袋詰めが出来る（清潔である）。
又、袋の開口部がきちんと閉まるため、夜、ゴキブリ等が
生ゴミをあさらなくなる。
ニ．販促品メーカー（台所用品）
ホ．百円ショップ（台所用品）
【B】 レンタル部門
アスベスト工事用機械
エアーシャワー、負圧集じん機（大型・中型）
参考資料
・アスベスト等有害粉じん対策工事用並びにアスベスト含有部品の補修用エアーシャワー並びに集じん機（負圧集じん機）
・原子力発電所放射能漏れ事故、震災、被災関連防災対策商品
