超高圧ウォータージェット部門
High Pressure Waterjet
10-280MPa（100-2,800kg/c㎡）の圧力域の超高圧ポンプ・設備による工事他
内 容
Ａ．工事部門
A-1 超高圧ウォータジェット工事の施工時の写真
A-2 工事経歴
Ｂ．超高圧ウォータージェットの用途例並びに各種サービス
B-1 適用分野・用途例
B-2 高圧ウォータージェット設備機器の販売（ロボット工法を含む）
B-3 サファイアノズルの販売 販売・レンタル部門A-3参照
B-4 超高圧ウォータージェット附帯設備受注製作
B-5 操業指導・コンサル
Ｃ．工事経歴・実績
C-1 工事経歴書
C-2 高速道路耐震補強工事実績表
C-3 高速道路コンクリートはく落防止工事実績表
D．参考資料
D-１ ”コンクリート補修・塗装塗替に高圧ウォータージェットが最適”
D-2 ”焼却場保守・点検作業、解体工事時のダイオキシン対策”
D-3 ”長高圧ウォータージェットによる海洋・水中構造物の改修（補修・補強）工法”
Ａ．工事部門 High Pressure Waterjet Contract
A-1 超高圧ウォータージェット工事の施工時の写真
コンクリート構造物の表面処理、はつり、補修
・高速道路、新幹線高架橋の表面処理、深はつり
・高速道路コンクリート剥落対策工事時の水の飛散対策
並びに排水回収

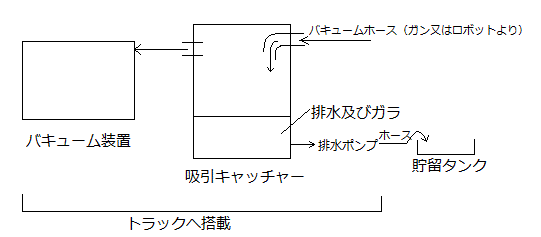

【ロータリーガンにバキューム吸引装置を装着した工法】
（詳細については参考資料１をご参照ください）
・高速道路のインターチェンジ部のコンクリート剥落防止
対策工事
写真をクリックすると大きな写真が見られます
難剥離材ライニングの除去
・弾性タイル除去
・排煙脱硫装置のFRP、フレーク除去
・燃料タンク底盤のFRPライニング除去
・ゴムライニング除去
・ろ過水タンク、純水タンクの外装、底盤はくり
（エポキシ塗膜）
プールのエポキシライニング除去 |
排煙・脱硫装置のFRP除去
|
ゴムライニング除去 |
タンクのゴムライニング除去 |
マット入りフレークライニングの除去 |
純水タンク底盤のライニング除去 |
円筒タンクの外装除去 |

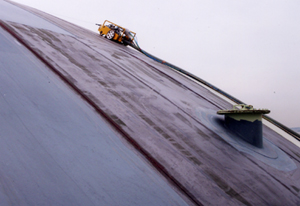

球形ガスホルダーの塗膜はくり |
写真をクリックすると大きな写真が見られます
火気使用禁止場所での切断（石化プラント等）
・石油精製プラント配管、反応塔の切断
・プラント解体、廃棄物焼却場の電気集じん機解体
（ダイオキシンの二次汚染防止）

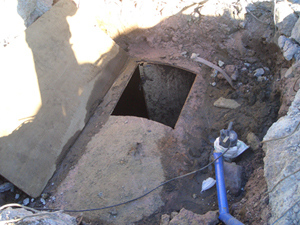

地下燃料タンクの開口部切断 |
|
写真をクリックすると大きな写真が見られます
鉄・ゴム複合物の切断
・免震積層ゴムの解体
・ゴムエキスパンジョンジョイントの解体
免震積層ゴムの切断 |
ゴムエキスパンディングジョイントの切断 |
写真をクリックすると大きな写真が見られます
自動走行ロボット等による塗料・ライニング剥離
・発電所海水循環水配管のポリエチレンライニング、
フレークライニング除去
・ガスホルダー（球型、円筒型）の外装剥離
・タンク底盤FRP、フレーク、溶接線の剥離

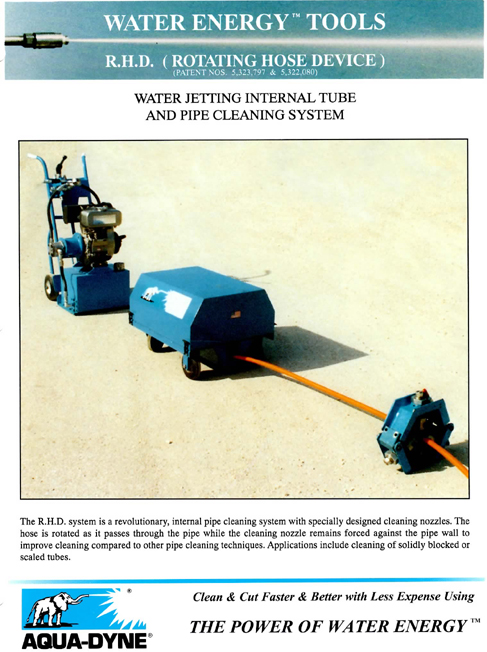

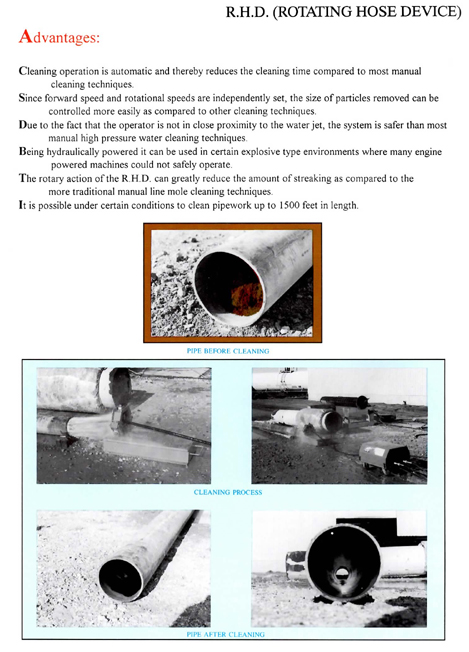

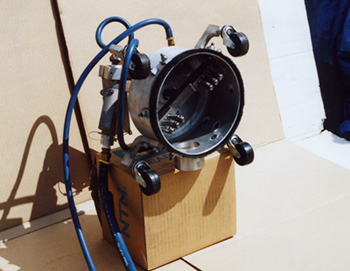

超高圧ウォータージェットの
ロータリーノズルをもつ管内移動装置 |
原発のS.W.配管の内面
ポリエチレンライニングはくり |
発電所原油タンクの底盤の
FRP除去 |
高炉煙道底盤の
フレークライニングはくり |
写真をクリックすると大きな写真が見られます
鋳物・耐熱綱の切断、熱応力歪・熱変成を嫌う金属の切断、加工
・鋳物、チタン、その他
写真をクリックすると大きな写真が見られます
下水道水路の改修（コンクリートはつり）
写真をクリックすると大きな写真が見られます
焼却炉壁キャスタブルのはつり・除去（炉改修用）
写真をクリックすると大きな写真が見られます
SiC耐火レンガのはつり・除去
写真をクリックすると大きな写真が見られます
熱交洗浄・・・排液処理プラント熱交の難はくり付着物である
シリカ質の除去
写真をクリックすると大きな写真が見られます
射出成型機（インジェクションモールディングマシン）のスクリューの焼付樹脂の除去
焼付いた樹脂 |
焼付樹脂を除去した状態 |
写真をクリックすると大きな写真が見られます
A-2 工事経歴
本項最後のＣ項参照
C-1･･･切断、除去、はつりの工事実績
C-2・・・高速道路耐震補強工事施工実績
C-3・・・高速道路コンクリートはく落防止工事実績
Ｂ．超高圧ウォータージェットの各種サービス
・・・顧客中心の技術・サービス
User Orientated Technology Service
B-1 適用分野・用途例
１．.コンクリート構造物のはつり、改修、耐震補強工事、震災復旧工事
- 高速道、トンネル、橋梁、新幹線脚
- 空港施設（滑走路、誘導路等も含む）の震災時の液状化対策工事
（地盤改良）
- 港湾、海洋施設
- 上・下水道、終末処理場
- ビル・マンションの改修
- 塩害対策、震災復旧、耐震補強
- その他コンクリート劣化部、脆弱部、変位部の除去、打継部の処理等
- 原子力発電所
２．プラント改修・メンテナンス
- 石油化学プラント、発電所、原発、製鉄所、パルプ・製紙工場、
ゴム工場等の定修
- タンク底盤のはくり、溶接部のはくり
- ゴム・フレークライニングのはくり
- 難はくり材、焼付樹脂のはくり
- トランス、鉄・ゴム複合物（コンベヤーベルト・ゴムエキスパンジョン
ジョイント等）、鋳物、耐熱鋼の切断、火気禁止場所での切断
- 熱交換器チューブ内の硬質スケール除去
- 真空吸着ロボットを使用したＷ／Ｊによる燃料タンク、ガスタンク等の
外装塗膜はくり並びにはくり後のプライマー塗布
- 化学反応タンクの内面焼付樹脂の除去
３．船舶、艦船、艦艇の改修
- 船底塗料、甲板塗料の除去
- ディーゼルエンジンの焼付カーボン除去
- 潜水艦の解体
４．その他の用途
- 温暖化防止に利用する地熱取出のための地中井の開さく（掘さく）
- 車輌外装塗料のはくり
- 管内ゴムライニングの除去
- ミサイル、砲弾等の推進薬・爆薬の除去
- アスベスト内面ライニングされた煙突のアスベスト除去
- アセチレントーチ切断不可のものの切断
- チューブ・容器の耐圧テスト（ハイドロ・スタティックテスト用）
- サンドブラストの代替（鉄部の塗替時の下地処理）
- 大理石・ハニカム材・アルミ・ステンレス等の複雑形状切断
- 高圧水のみによる切断（紙・ケミカルペーパー・石膏ボード・カーペット・
ダンボール・ハニカム材・布地・食品等）
- 水道水配水池のタールエポ除去
- 地下鉄電車路線碍子（サードレール）の清掃（最新情報３参照）
- 透水性舗装の白線消し
- 道路の白線消し
- 飛行場の滑走路のランディングマーク除去
B-2 高圧ウォータージェット設備機器の販売

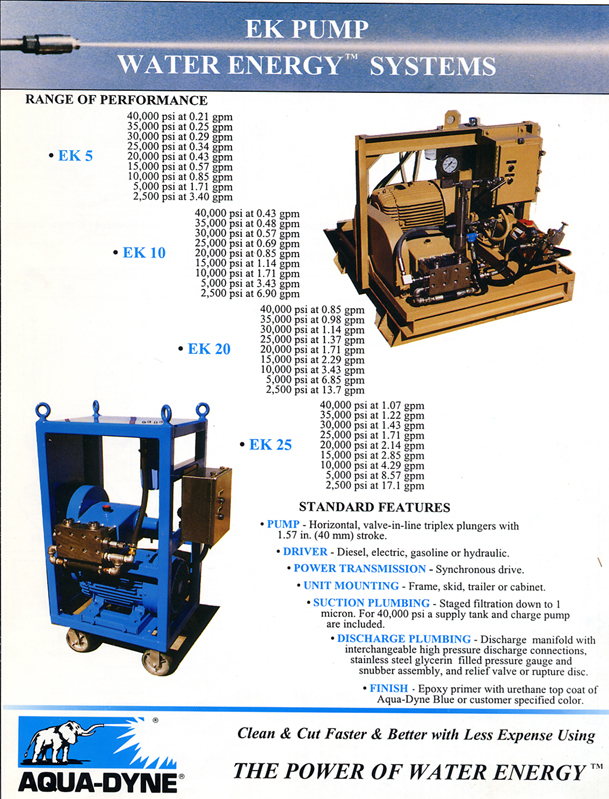

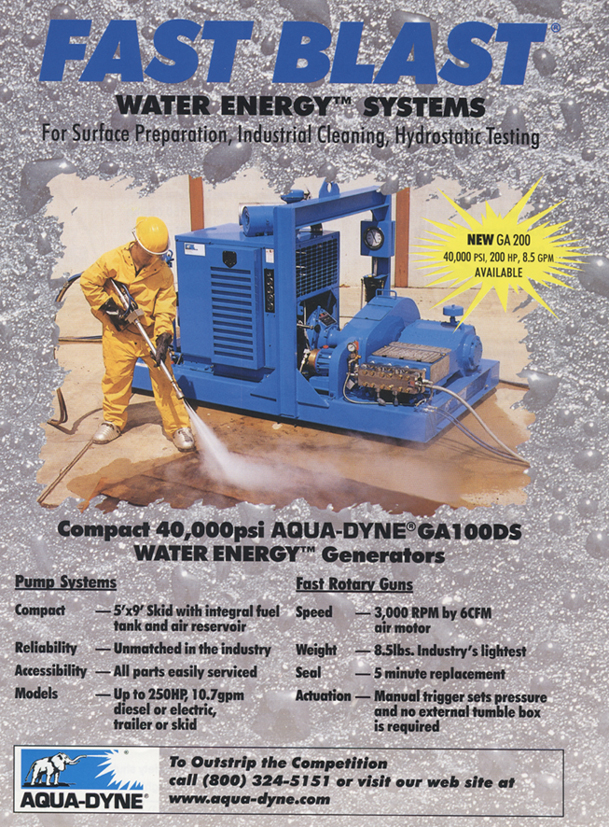

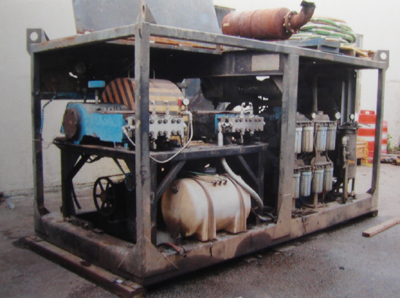

１） AQUA-DYNE社超高圧ポンプ
a) 圧力2,800kg/c㎡、吐出量３３リットル/分、200HP
最新情報４ 参照

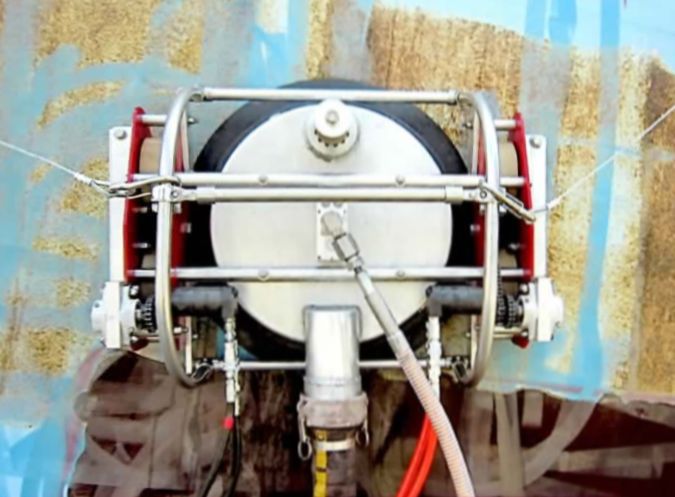

b) ロボット工法・・・施工業者が選んだ究極のロボット設備･･･最新情報１参照
b)-1 特徴：
①セルフスピン、無線操縦式高効率タイプ、ハンドガンの5-8倍の処理量、
②油圧走行型。壁面上下は勿論、オーバーハング部、更に水平走行が可能
③定点で方向転換が出来、キビキビした動きで効率の良い移動・走行
④二連式ウィンチにより、ロボットの走行に追随した移動、落下防止は勿論、
ロボットの所定場所への設置、メンテナンス時の引降し、引揚げ操作が自在
⑤無線操作であるため作業員2人で施工出来る
⑥ポンプのON-OFF、ウィンチ落下防止用ブレーキの操作を無線オペレーターが
1人で出来る
⑦ポンプ停止時にはブレーキが掛かり、ウィンチの動きが自動停止
⑧磁石付きでしかも軽量であるため、小容量の真空装置で動かせる
（磁石は取り外し可）
⑨海上石油備蓄Tank等平面状底面をもつタンクの底面を下方向より上向に
処理出来る。
⑩防爆構造にすることが出来る（オプション）
⑪バキュームシールは寿命が長く、取付が簡単（特許申請中）
⑫構造が簡単で軽量であるため、メンテナンスが容易
⑬工期短縮・省力化
b)-2 用途：
①産業用各種タンクの外装はくり
（LNG,LPGタンク、海上石油備蓄タンク、ガスホルダー、原油貯蔵タンク等）
②帆船、艦船、アルミ製高速船、フェリー、内航船
③風力発電タワー
④原子力発電所建屋
⑤コンクリート構造物（橋脚等）の塗装はくり
b)-3 仕様：
①ロボット
・無線操縦式
・剥離幅：300,400（Max450）mm
・ノズル数：16穴
・仕様圧力：3,850（Max4.200）kg/c㎡
・吐出量：32 リットル／分
・回転数：0.3-21 m/sec
・高圧接続口：9/16 "HP Female
・バキューム接続口：750mm（内径）
・寸法：510 x 770 x 420H mm
・重量：70 Kg（磁石付きの場合）
②油圧ユニット
・馬力：5Hp エンジンまたはモーター
・タイプ、重量：キャスター付き、140kg
③ウィンチ（落下防止装置）
・エアー駆動、非常停止ブレーキ付き、2基セット
・重量 68kg/1基（取付ベースを除く）
c) 新規起業者KIT（始めてウォータージェット工事を起業される客先用）
1) 150-200HP超高圧ポンプ（2,800kg/c㎡） １台
2) 手持ガン ２丁（エアーモーター駆動3,000RPM）
3) 分岐バルブ １～２台
4) 超高圧ホース １式
5) スタートアップ、操業指導付（オプション）

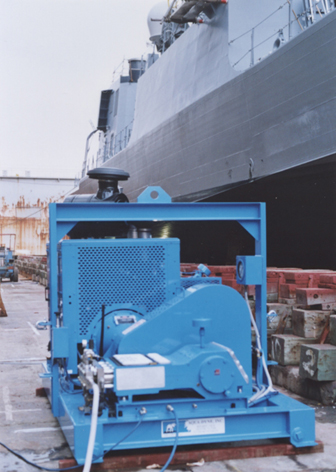

d) 圧力2,800kg/c㎡、吐出量８１リットル/分、500HP
コンクリート重はつり、船舶、艦艇補修、道路・橋梁緊急工事用
2) AQUA-DYNE社超高圧ポンプ付属品

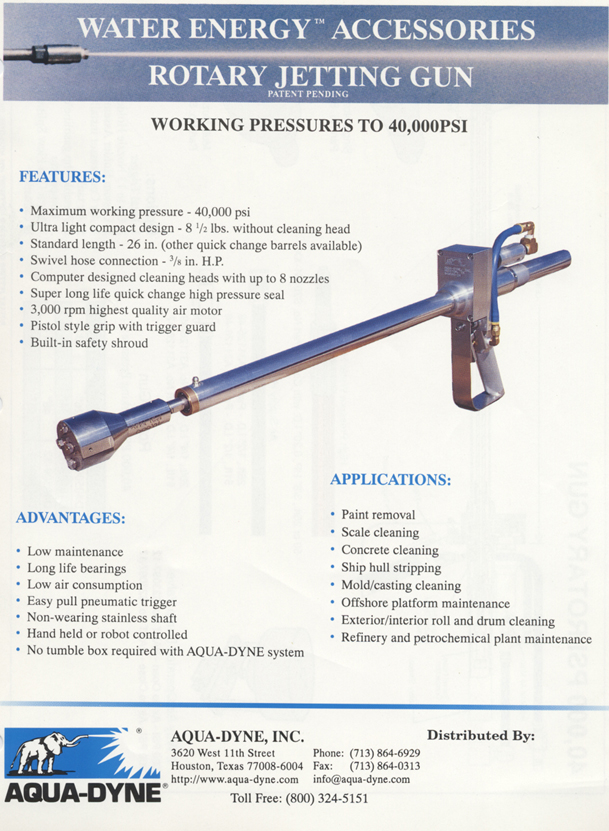

a) 2,800kg/c㎡ロータリーガン・・・・・・販売部門参照

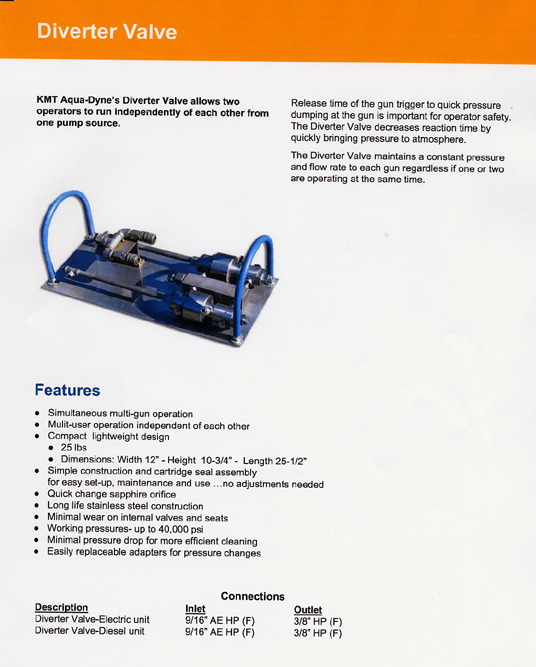

b) 2,800kg/c㎡分岐バルブ

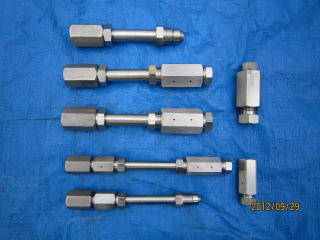

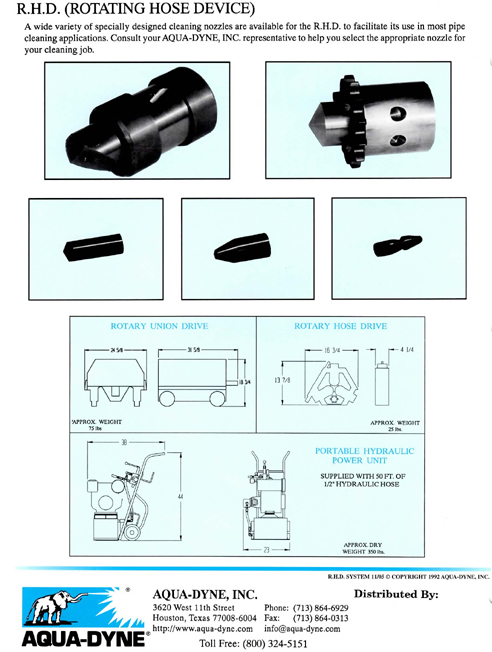

c) ロータリーノズル
写真をクリックすると大きな写真が見られます
d) 真空ロボット
販売・レンタル部門の「高・超高圧ポンプ並びに付帯機器」参照ください

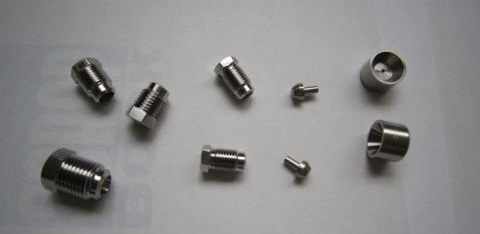

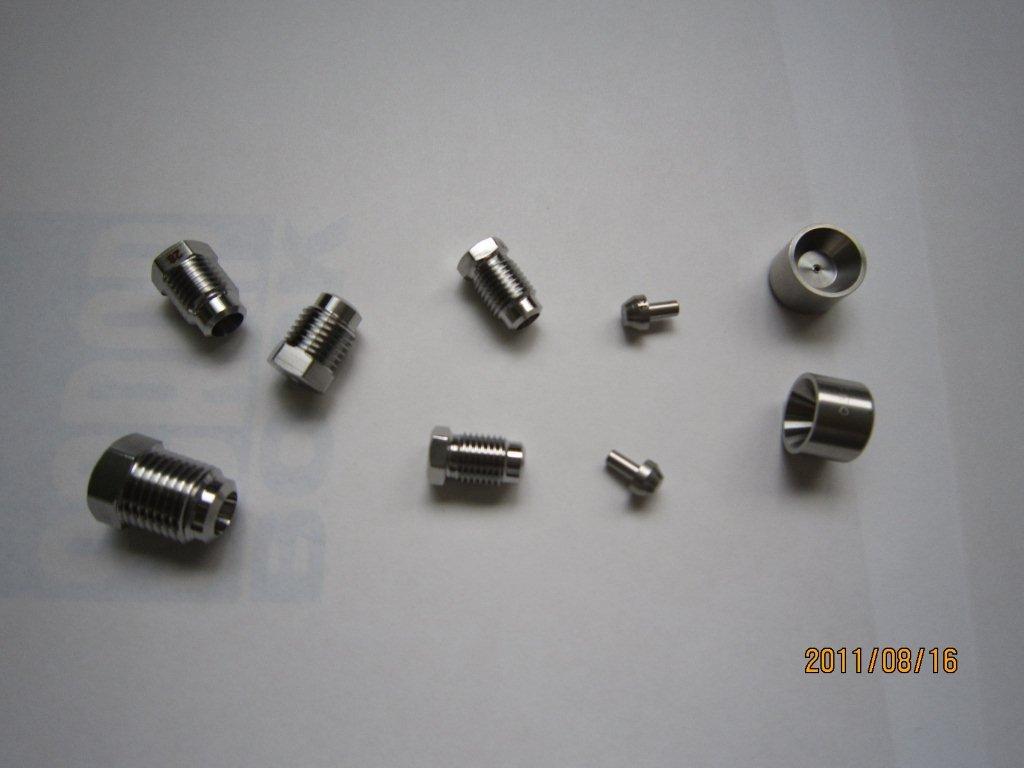

B-3 サファイアノズルの販売
各種口径、ネジサイズのサファイアノズルをどこよりも競争力をもって販売
（詳細は販売・レンタル部門参照）
写真をクリックすると大きな写真が見られます
B-4 超高圧ウォータージェット附帯設備受注製作

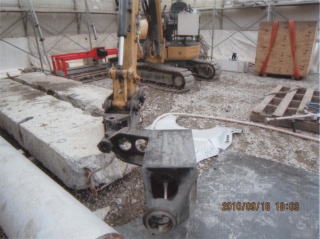

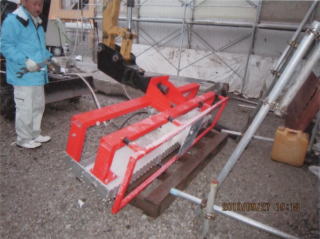

１．ショベル等の建機に取り付けたはつり装置
1-1 コンクリート自動はつり装置
1-2 コンクリートはつり装置（揺動タイプガン付）

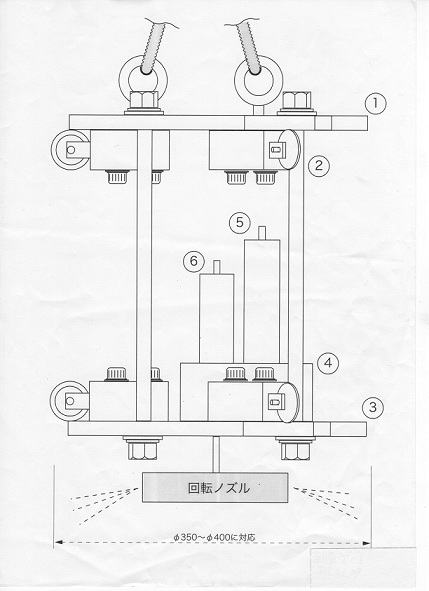

２．煙突・カポスタック除去装置
図面
 |
概要・構造
アスベスト・カポスタック等煙突ライニングの除去を超高圧ウォータージェットで行う装置。
煙突内壁に沿って昇降ウインチで上下するキャリヤーの先に、エアーモーター駆動のロータリースイーベルアセンブリーが装着され、その先端にスイーベルより連結されて回転するスプレーバーが付く。
スプレーバーには水平又は下向に角度をもって噴射するノズルが４～６ヶ取り付けられており、この装置全体を順次下降させて内面のライニングを除去する。
特徴
・超高圧ウォータージェットが用いられるため処理能力が大きい。
・ノズルが片側ずつ複数ヶ鉛直線上に付いているため取り残しがなく、確実に除去出来る。
・エアーモーター付のため除去に最適な回転を与えられる。
・煙突径は約180mmから550mmに適応する。
（内径550mm以上については別設計となる）
|
３．特殊用途の設備の製作
超高圧ウォータージェットは、装置化することで手持ガンによる作業時の
数倍から10倍以上の処理能力を発揮します。
その良い例がロボットによる施工です。
御社の要求される処理内容（例えば、特殊なはつり作業、タンク内の焼付
樹脂の除去、作業環境の悪いところでのはくり作業、省力化、etc...）を聞か
せていただければ、御社の要望に合う設備の設計・製作を御引受致します。
B-5 操業指導
- ポンプ御購入と同時にスタートアップ指導又は操業指導の要望ある場合は
相談に応じます
- 個別・特殊用途等の場合のエンジニアリングに応需
- 新規にウォータージェット業進出にあたり所要設備選定・技術援助等要望
される場合は応需
Ｃ．工事経歴・実績表
C-1 工事経歴書
C-2 高速道路耐震補強工事実績表
C-3 高速道路コンクリートはく落防止工事実績表
D．参考資料
D-1 ”コンクリート補修・塗装塗替に高圧ウォータージェットが最適”
D-2 ”焼却場保守・点検作業、解体工事時のダイオキシン対策
D-3 ”長高圧ウォータージェットによる海洋・水中構造物の改修（補修・補強）工法”
